胶印机印刷滚筒与印刷压力的关系
时间:2014-05-18 23:10:51:本站浏览次数:592
在印刷过程中,为保证油墨转移率,印刷滚筒之间必须保持适当的压力,即印刷压力。如果印刷压力偏小,则油墨不能充分转移;印刷压力过大,则容易造成网点变形和图文失真,同时还会使印刷设备产生过大应力或发生变形。因此,保证印刷压力的精确性和稳定性,是保证正常印刷的关键。对此,研究印刷滚筒与印刷压力的关系实为必要。下面,本文谈一谈胶印机印刷滚筒的设计、装配和印刷环节对印刷压力造成影响及控制,与同行共享。
印刷滚筒的调压机构
通常情况下,胶印机压印滚筒的中心是固定的。为适应纸张厚度的变化,一般将橡皮滚筒设计成双偏心机构,通过外偏心套的转动来改变橡皮滚筒的中心位置,以此来调整印刷压力,内偏心套的转动则可实现橡皮滚筒的顺序离合压。印版滚筒的偏心套用来调整印版与橡皮布之间的压力。
胶印机常用的印刷滚筒调压机构有连杆调压机构、螺纹调压机构、斜齿轮调压机构,这些调压机构都具备自锁功能。离合压机构的主要形式有机械式和气动式,合压时都是通过连杆机构形成兰点一线实现自锁,来保证印刷压力的稳定性。
设计环节的影响与控制
在胶印机印刷滚筒的设计过程中,应对其精度和刚度等属性进行合理设计,这对印刷压力的精确性、均匀性和稳定性起着决定性作用。
1. 印刷滚筒的精度要求
印刷滚筒的尺寸精度一般控制在6级,圆柱度误差一般要求在±0.01mm 以内,且只允许筒身中间大两端小,筒身跳动误差在±0.01mm以内,这样可保证印刷压力的均匀性。
2. 印刷滚筒的刚度要求
显著提高印刷滚筒刚度最有效的办法就是加大筒身直径,但这种方法会增大设备的体积,从而降低经济效益,所以对开机的印刷滚筒直径一般设计为270mm 、280mm 或300mm , 全张机的印刷滚筒直径一般设计为400mm 。
值得注意的是,为方便安装叼纸牙、卷橡皮轴和印版版夹,应将橡皮滚筒设计成缺口状,其剖面形状如图1 所示。与印版滚筒和压印滚筒不同的是,橡皮滚筒在拉紧橡皮布时需要施加很大的力,同时橡皮布又会对筒身产生正压力,使橡皮滚筒弯曲变形,有时变形程度可达到0.15mm 以上,从而影响橡皮滚筒的动态刚度和精度。然而,用户在验收设备时往往不注意这些方面的检测,因此在印刷过程中,就有可能造成印刷压力不符合要求,从而影响印品质量。为了解决该问题,我公司对橡皮滚筒的结构进行了创新设计(如图2 所示),即在橡皮滚筒的缺口处增加了一个直径较小的拉轴,用来平衡橡皮滚筒的内应力。经实践验证,这种结构的橡皮滚筒拉紧橡皮布后筒身毫无变形,有效保证了橡皮滚筒的动态刚度和精度。

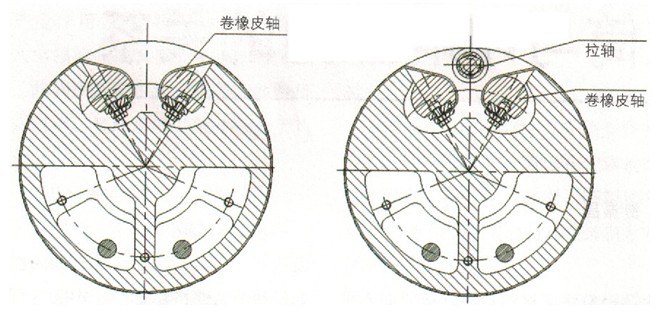

图1 传统橡皮滚筒剖面图 图2 结构创新的橡皮滚筒剖面图
3.印刷滚筒材质与热处理
印刷滚筒的材质一般是灰口铸铁HT300,更好的材质是球墨铸铁QT450。如果印刷滚筒体表面材质强度不足,经滚压后表面发生凹陷,俗称“塌台”,就会造成印刷压力不均匀。另外,印刷滚筒要进行热处理以保证其能长期使用,且不发生变形。
4.印刷滚筒的走肩铁设计
走肩铁可以缓冲印刷滚筒缺口部位的压力冲击,确保印刷压力的稳定性,防止印品中出现条纹和重影。走肩铁之间要保证有接触压力,才能起到有效作用。
装配环节的影响与控制
一般情况下,印刷压力的评价指标是精确性、稳定性及均匀性。在装配环节,印刷滚筒相关的一些控制项目会对印刷压力的不同指标产生影响,因此,应使这些控制项目达到控制标准,进而才能控制好印刷压力。印刷滚筒装配环节中的控制项目及控制标准,如表1 所示。
控制项目 | 控制标准 | 对印刷压力的 影响 | 备注 |
偏心套的精度及配合间隙 | 圆柱度误差在±0.005mm以内 配合间隙0.005~0.008mm | 精确性 |
|
离合压机构 | 连杆机构零件精度、定位精度满足要求:三点共线能够实现自锁 | 稳定性 |
|
印刷滚筒的平行度 | 合压状态下两印刷滚筒母线的间隙偏差为±0.01mm 离压状态下两印刷滚筒母线的间隙偏差为±0.02mm | 精确性 | 避免印刷滚筒处于对角倾斜状态 |
印刷滚筒的静平衡 | 施加重块的印刷滚筒在静平衡仪上能保持静止 | 稳定性 |
|
滚筒齿轮径向跳动误差 | 径向跳动误差在±O.03mm 以内 | 稳定性 |
|
离让值 | 一般控制在±O.03mm以内 | 综合评定 | 离让值大于0.08mm印刷质量会很差 |
表1 印刷滚筒装配环节中的控制项目及控制标准
印刷环节的影响与控制
在正式印刷之前,要参照印刷设备使用说明书的要求对印刷压力进行调整。具体应做好以下几项工作:根据纸张厚度来调整印刷滚筒之间的间隙;调整包衬厚度,并根据试印样张的情况灵活调整印刷压力。
当然,印刷滚筒对印刷压力的影响远不止上述内容,因篇幅关系在此不再赘述。要想真正实现印刷压力的稳定控制与精确调整,并不是一件简单的事情,希望业内人士能够交流更多经验,从多方面进行研究,使胶印机印刷滚筒的设计制造水平进一步提升,为提高印刷品质奠定基础。
